Cavo adattatore HFM Mini FAKRA a 4 porte a 4 spine FAKRA

Dettagli:

Questo cavo adattatore jack HFM Mini FAKRA a 4-porte a 4 spine FAKRA combina un'interfaccia quad HFM Rosenberger AMK12D-1M4Z5-Z con quattro diramazioni della spina codice Z FAKRA 59Z114-000-Z. Costruito con cavo coassiale LEONI DACAR 302-4 50-ohm, fornisce quattro percorsi di segnale schermati individualmente per connessioni coassiali multicanale, RF e video automobilistiche.

Invia la tua richiesta

Negozio online:www.premier-cable.store

Piccoli ordini: acquista online al prezzo al dettaglio

Ordini all'ingrosso: contattare l'ufficio vendite per prezzi a volume

Descrizione

Invia la tua richiesta

Cavo adattatore HFM Mini FAKRA a 4 porte a 4 spine FAKRA

Rosenberger AMK12D-1M4Z5-Z Quad Jack HFM a quattro interfacce con spina Z-Code 59Z114-000-Z FAKRA

HFM Mini FAKRA Jack to 4 FAKRA Plug Adapter Cable

Cablaggio di transizione da jack HFM quad a spina FAKRA

PCM-ZC-0197 fornisce una transizione diretta da unoMini jack HFM/FAKRA ad alta-velocità a quattro-portea quattro individuiSpina FAKRAinterfacce.

La disposizione mista jack-a-spina è utile quando l'apparecchiatura lato HFM-e i quattro dispositivi lato FAKRA-utilizzano orientamenti di accoppiamento diversi, eliminando la necessità di adattatori in linea aggiuntivi.

Mappatura dell'interfaccia

MULTI-LATO SINISTRO

P1 - Jack HFM quadruplo

Connettore:Rosenberger AMK12D-1M4Z5-Z

Serie:HFM/FAKRA Mini ad alta-velocità

Codifica:Codice Z

→

LATO BREAKING

P2–P5 - Quattro connettori FAKRA

Connettore:Rosenberger59Z114-000-Z

Quantità:4 interfacce indipendenti

Codifica:Codice Z

Perché l'orientamento del connettore è importante

I cavi assemblati HFM e FAKRA possono utilizzare diverse combinazioni di connettori e jack a seconda delle interfacce di accoppiamento installate nel modulo del veicolo, nella telecamera, nell'unità antenna o nell'apparecchiatura di prova.

PCM-ZC-0197 è specificamente configurato con aquad jack HFM sul lato P1 e quattro connettori FAKRA sul lato derivato. Ciò lo rende diverso dalle versioni jack-a-jack o spina-a-spina anche quando la codifica del connettore e il tipo di cavo coassiale sono altrimenti simili.

Quattro percorsi di segnale coassiali separati

Le quattro porte HFM vengono instradate individualmente su P2, P3, P4 e P5. Ciascun ramo mantiene il proprio conduttore centrale e la connessione schermata, creando quattro canali coassiali indipendenti.

Il cablaggio funziona quindi come un adattatore multi-canale e un gruppo di fan-piuttosto che come un divisore di potenza RF o uno sdoppiatore di segnali da uno-a-quattro.

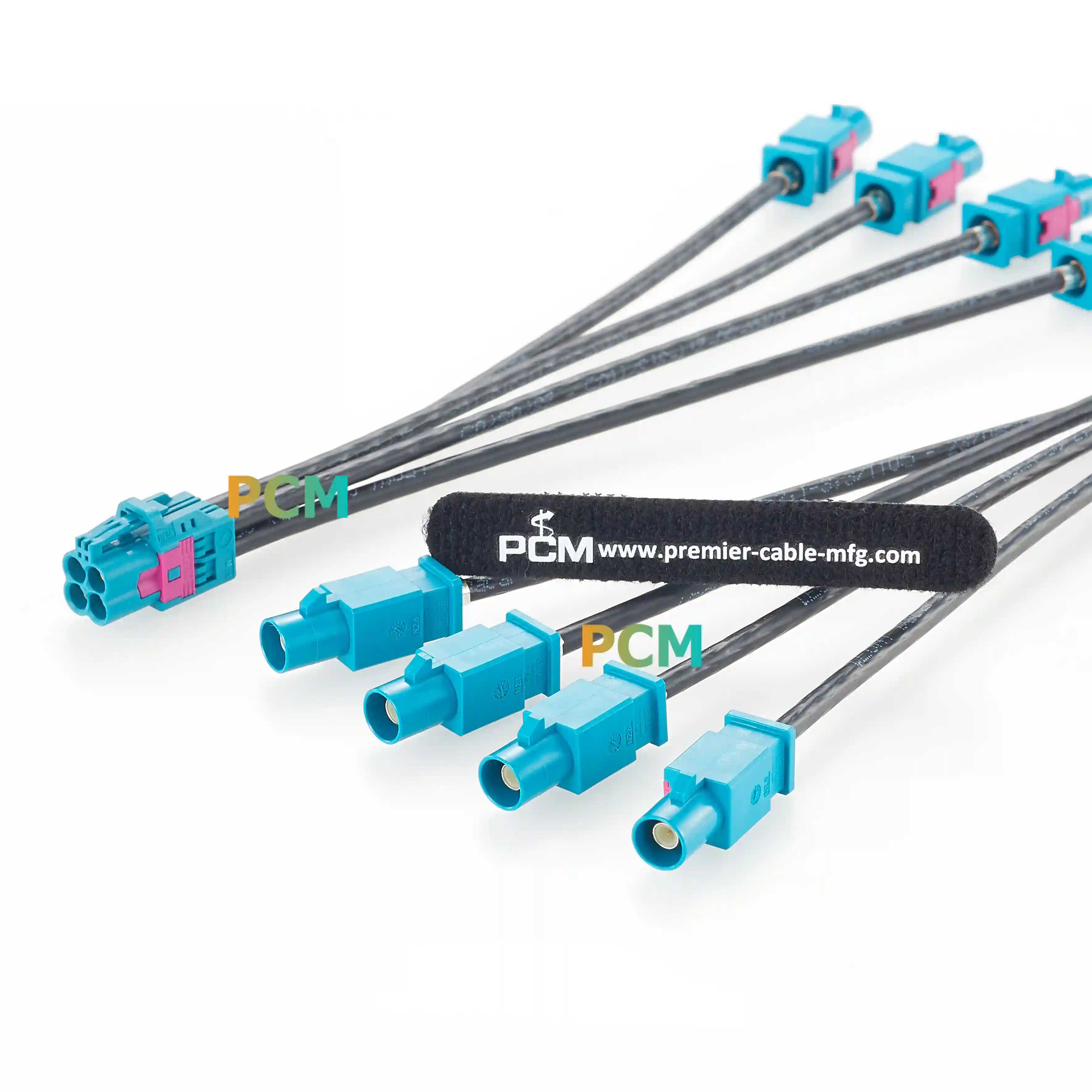

Quad HFM Jack to Four FAKRA Plug Coaxial Fanout Cable

Dati Elettrici e Meccanici

Codice cavo Premier	PCM-ZC-0197
Connettore P1	Rosenberger AMK12D-1M4Z5-Z
Interfaccia P1	Jack Mini FAKRA HFM a 4 porte, codice Z
Connettore P2–P5	4×Rosenberger 59Z114-000-Z
Interfaccia P2–P5	Spina FAKRA, codice Z
Cavo coassiale	LEONI DACAR 302-4
Impedenza caratteristica	50 Ω Nominale
Gamma di frequenza	CC – 3 GHz
VROS	1,80 massimo
Ciao-Pot	Minimo 800 VRMS
Continuità	Testato al 100%.
Ritenzione del cavo	110 N minimo
Intervallo di temperatura	Da -40 gradi a +105 gradi
Lunghezza del disegno	150±5mm

LEONI DACAR 302-4 50-Ohm Coassiale

L'assemblaggio utilizza quattro tratti di cavo coassiale automobilistico LEONI DACAR 302-4. Il percorso di trasmissione controllato da 50 ohm e la schermatura individuale supportano un affidabile routing del segnale multicanale tra il connettore HFM compatto e le interfacce FAKRA convenzionali.

Controlla queste interfacce prima di ordinare

Alloggiamento HFMVerifica che il dispositivo di accoppiamento richieda un'interfaccia del cavo jack HFM a quattro-porte.

Orientamento FAKRAQuesta versione utilizza alloggiamenti per connettori su tutti e quattro i rami di derivazione.

CodificaP1 e tutte e quattro le interfacce FAKRA utilizzano la codifica Z neutra.

Conteggio canaliIl gruppo trasporta quattro canali coassiali indipendenti.

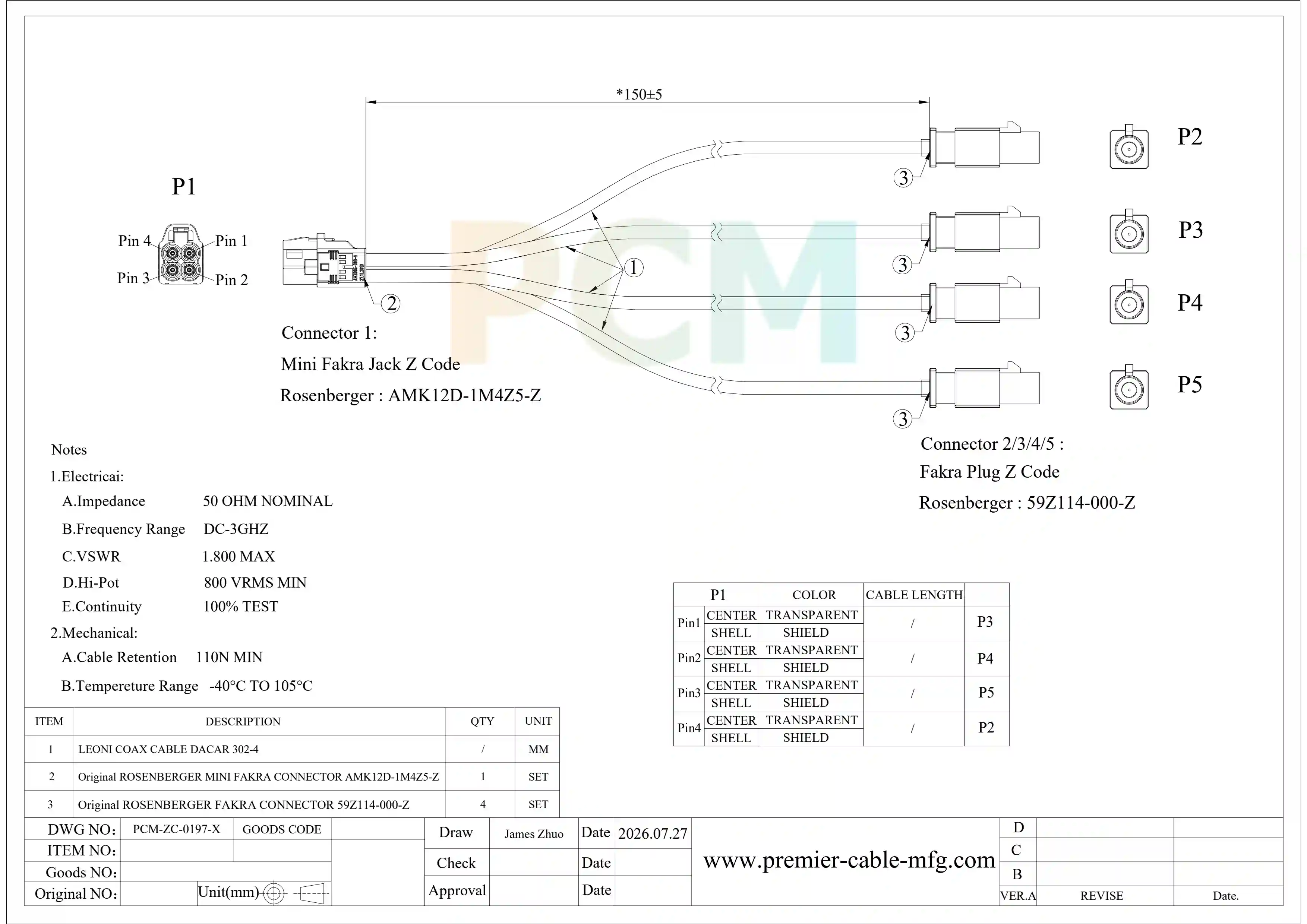

Disegno del cavo PCM-ZC-0197
