Principi di base
Canbus è un protocollo multi-host, il che significa che qualsiasi dispositivo (nodo) può inviare e ricevere messaggi sul bus. I messaggi vengono inviati mediante trasmissione e tutti i nodi possono ricevere e decidere se elaborare questi messaggi.
Metodi di comunicazione
- Frame del messaggio:Canbus utilizza i formati di frame standard e frame estesi. Il frame standard ha un identificatore di bit 11- e il frame esteso ha un identificatore bit 29-.
- Tasso dati (tasso di baud):CanBus supporta più velocità dati, quelle più comuni sono 125 kbps, 250 kbps e 500 kbps. Il massimo può raggiungere 1 Mbps.
- Lunghezza dei dati (DLC):Ogni messaggio può contenere 0 a 8 byte di dati.
- Caratteristiche principali
1.-Real-Time: Canbus ha prestazioni elevate in tempo reale ed è adatto per applicazioni sensibili al ritardo.
2. Rilevamento e maneggevolezza di ERROR: Canbus ha potenti meccanismi di rilevamento e gestione degli errori, incluso il controllo CRC, il ripieno di bit, gli errori di conferma e gli errori del modulo.
3. Architettura Multi-Master: qualsiasi nodo può inviare messaggi e esiste un meccanismo di arbitrato per determinare quale nodo ha la priorità sul bus.
4.Reeliabilità: Canbus funziona bene in ambienti rumorosi ed è ampiamente utilizzato per la comunicazione tra unità di controllo elettronico automobilistico (ECU).
Aree di applicazione
Industria automobilistica
SED per unità di controllo del motore (ECU), trasmissioni, sistemi ABS, aria condizionata, controllo dell'illuminazione, ecc.
Attrezzatura medica
utilizzato per la trasmissione dei dati tra vari strumenti e attrezzature mediche.
Automazione industriale
Utilizzato per il controllo dei robot, la comunicazione tra PLC (controller logici programmabili), reti di sensori, ecc.
Aerospaziale
Utilizzato per la comunicazione tra sistemi interni di aeromobili, come sensori, sistemi di controllo, ecc.
Informazioni dettagliate sul prodotto
Per aiutare gli utenti a comprendere e confrontare meglio vari prodotti, abbiamo creato una pagina di panoramica. Di seguito è riportata l'introduzione di connettori di comunicazione CAN.
Categoria adattatore DB9 Canbus
È un resistore terminale utilizzato nella rete CanBus Area Network (CANBUS). La sua funzione principale è garantire la corretta trasmissione dei segnali e prevenire gli errori dei dati causati dalla riflessione del segnale.
- Scenari di applicazione
Automazione industriale: nei sistemi di automazione di fabbrica, Canbus è ampiamente utilizzato per la comunicazione tra i dispositivi. I resistori di terminazione garantiscono l'affidabilità della trasmissione dei dati.
Elettronica automobilistica: le auto moderne utilizzano reti Canbus per collegare ECU (unità di controllo elettronico) e altri sottosistemi. I resistori di terminazione a 120Ω sono un componente chiave di questi sistemi.
Sistemi incorporati: nello sviluppo del sistema incorporato, gli adattatori Canbus vengono utilizzati per scopi di test e debug.

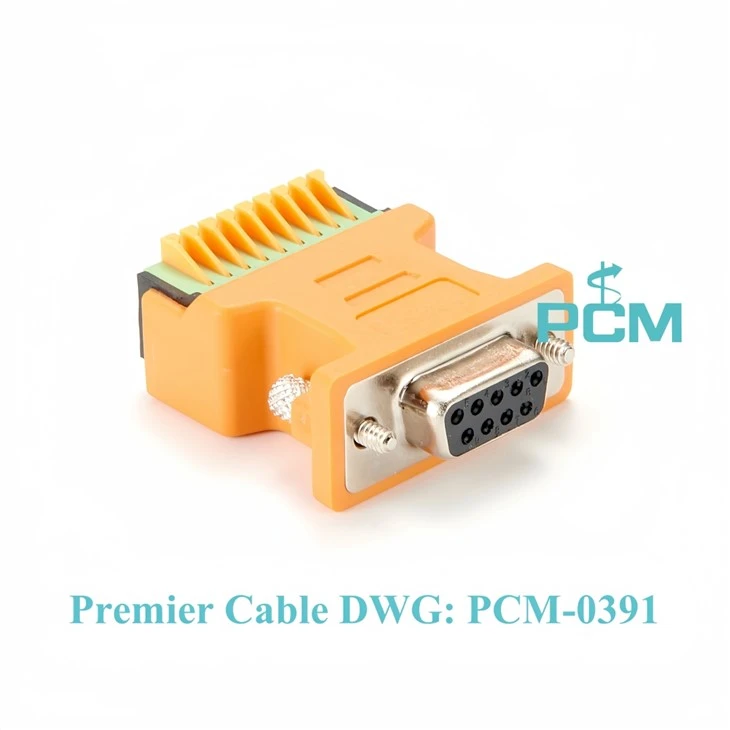

DB9 femmina da 9 pin a morsettiera può terminare
L'adattatore Bus Can D-Sub DB9 Female a Threadless 9- Pin Block è una soluzione conveniente per convertire un'interfaccia DB9 in un morsetto pin 9- per la scrittura rapida e facile sul bus CAN. L'adattatore contiene una resistenza di terminazione di 120 ohm, che tutte le reti possono richiedono ad entrambe le estremità. Il resistore di terminazione TB-DB9To9Can è adatto per l'estremità di un cavo CAN o per nodi CAN che non dispongono di resistori di terminazione interna.
- Scenari di applicazione
Automazione industriale: collegare PLC, sensori e attuatori.
Elettronica automobilistica: diagnosi e debug di sistemi elettronici automobilistici.
Dispositivi medici: dispositivi medici di connessione e debug.
Robotica: semplificare il cablaggio per sistemi robotici.
Acquisizione e monitoraggio dei dati: trasmettere dati del sensore.
Labs e R&S: fornire modi flessibili per connettere i dispositivi.
CAN Bus D-Sub 9 pin db9 y cavo splitter
Connettore femminile da maschio a 2
Può bus d-sub-9- pin db9 y Il cavo splitter è comunemente usato per collegare i dispositivi del bus CAN. Può dividere un connettore DB9 in due, consentendo di collegare due dispositivi CAN allo stesso bus contemporaneamente. Questo splitter è comunemente usato nei sistemi di controllo automobilistico e industriale, in cui il bus CAN è un'interfaccia di comunicazione comune. L'uso di uno splitter Y può semplificare il cablaggio e ridurre il numero di connettori, ma è necessario garantire che il carico del bus e la velocità di comunicazione non siano interessati.
- Caratteristiche:
Dual Connector: un connettore maschile DB9 e due connettori femminili DB9, che consentono di collegare contemporaneamente due dispositivi CAN contemporaneamente.
Materiali di alta qualità: utilizzare HCavi schermati di alta qualità per garantire l'integrità del segnale e ridurre l'interferenza elettromagnetica (EMI).
Rugged e resistente: il connettore adotta un alloggiamento in metallo solido, resistente e adatto per ambienti industriali.
Forte compatibilità: compatibile con la maggior parte dei dispositivi e dei protocolli per bus CAN (come Canopen, Devicenet, SAE J1939).
Il cavo di estensione da maschio a 9 pin D-Sub da 9 pin è un cavo di alta qualità utilizzato per collegare ed estendere i dispositivi Bus Area Area Area Network). Ha interfacce maschi e femmine per pin D-Sub 9- ed è ampiamente utilizzato in elettronica automobilistica, automazione industriale e attrezzature mediche. I suoi vantaggi includono plug-and-play, elevata affidabilità e forte flessibilità, che possono garantire la stabilità della trasmissione del segnale e la flessibilità della connessione del dispositivo.
Cavo Canbus da DB9 a RJ45
Il cavo Canbus da DB9 a RJ45 viene utilizzato per collegare un dispositivo Canbus con un'interfaccia DB9 a un dispositivo con un'interfaccia RJ45. Questo cavo si trova comunemente nei sistemi di controllo industriale, nei sistemi elettronici automobilistici e in altre applicazioni che richiedono la comunicazione CANBUS.
- Scenari di applicazione:
Automazione industriale: utilizzato per collegare PLC (controller logico programmabile) e altre apparecchiature industriali.
Elettronica automobilistica: utilizzata per la comunicazione tra diversi moduli elettronici all'interno del veicolo.
Altre applicazioni: tra cui automazione dell'edificio, attrezzature mediche, ecc.
Resistenza terminale DB9
I resistori del terminale maschile DB9 sono comunemente usati nelle interfacce di comunicazione seriale RS -232 per fornire terminazioni elettriche e prevenire i riflessi del segnale. Comunemente usato in RS -232 Interfacce di comunicazione seriale. I resistori terminali vengono utilizzati per installare resistori alla fine della linea di trasmissione per assorbire i segnali e prevenire i riflessi del segnale, che possono migliorare l'integrità del segnale.
La resistenza del resistore terminale è generalmente abbinata all'impedenza caratteristica della linea di trasmissione. Per RS -232 Interfaccia di comunicazione, il valore di resistenza terminale comune è di 120 ohm.
Resistenza del terminale maschile DB9
Resistenza di terminal femminile DB9
Cavo Bus Bus e Lin Bus D-Sub 9 perno
Il bus-SUB D-SUB da 9 perno per il cavo del bus LIN è un cavo speciale utilizzato per interconnettere dispositivi Bus Can con dispositivi Bus LIN. Il cavo utilizza un connettore pin D-Sub standard 9-, con un'estremità collegata al bus CAN (incluso CAN _ L, CAN _ H e pin di terra) e l'altra estremità collegata al bus LIN (inclusi segnale Lin, pin di terra e power). Questo cavo è progettato per ottenere una trasmissione di dati affidabile tra due diversi protocolli di comunicazione in complessi sistemi di automazione automobilistica e industriale.
Il bus di Lin, (rete di interconnessione locale) è un protocollo di comunicazione della rete elettronica a basso costo e a bassa velocità. LIN Bus è progettato per semplificare la comunicazione tra diverse unità di controllo elettronico (ECU) nell'auto ed è un bus di rete CAN (Area Controller).
- Vantaggi:
Implementazione a basso costo, adatto per scenari di applicazione sensibili ai costi.
Cablaggio semplificato, riducendo la complessità e i costi di installazione.
Comunicazione dati a bassa velocità affidabile, soddisfacendo le esigenze di trasmissione dei dati critiche non in tempo reale.
DB9 da femmina a DB9 maschio e 3 connettore banana Lin Bus Data Logger Cavo
DB9 da femmina a DB9 maschio e 3 connettore banana LIN Bus DATI Logging Cable è un cavo appositamente progettato per il bus LIN (rete interconnessa locale). Viene utilizzato per collegare i dispositivi Bus LIN per ottenere la trasmissione e la registrazione dei dati.
Cavo di prova Canbus Can-High e Can-Low
Utilizzando il cavo di test CAN-High e Can-Low Can Bus, i tecnici possono testare e verificare efficacemente il normale funzionamento del sistema Bus CAN, garantendo che i vari sistemi di controllo e sensori del veicolo possano scambiare i dati e comunicare correttamente.
DB9 Canbus di campo maschio e femmina a cavo Lin
Il cavo dell'adattatore generico è utile per i casi in cui né gli adattatori J1939 o OBD2 possono essere utilizzati direttamente o il connettore DB9 incorporato del logger CAN può essere utilizzato come punto di partenza. Inoltre, i tappi di banana sono utili per alimentare il dispositivo nelle configurazioni dei test.
DB9 a connettore cavo generico
DB9 al connettore del cavo generico si riferisce a un cavo con un connettore DB9 e un connettore generico (come estremità del filo nudo, connettore BNC, connettore RJ45, ecc.) Ad entrambe le estremità, che viene utilizzato per collegare i dispositivi utilizzando le interfacce DB9 a vari tipi di dispositivi o interfacce.
- Applicazioni principali
Comunicazioni seriali: utilizzate per RS -232 comunicazioni seriali standard, comuni nei computer più vecchi, modem e alcune apparecchiature di rete.
Automazione industriale: utilizzato per collegare PLC (controller logici programmabili) e altre apparecchiature industriali.
Apparecchiature di prova e misurazione: utilizzato per collegare oscilloscopi, multimetri e altri strumenti di misurazione.
Cavo femminile da femmina Canbus DB9
Can Bus Lin Bus Bus USB Hotspot Power Cable
Cange fornisce un'output di alimentazione 5V configurabile tramite la seconda porta. Questo adattatore consente di utilizzare questo per alimentare facilmente un router WiFi USB 3G/4G tramite questo output 5V - semplificare i casi d'uso di distribuzione cellulare.
La connessione con l'adattatore USB fornisce puramente potenza e terra per l'hotspot USB.
Can Bus Lin Bus Data Logger Cavo con alimentazione per router WiFi USB
Con questo cavo è possibile registrare i dati BUS o BUS LIN alimentando anche un router WiFi USB da 3G 4G. Il connettore femminile DB9 consente una facile connessione dei moduli del sensore CAN o GPS. Inoltre, l'adattatore fornisce un connettore femminile DB9 aperto per collegare facilmente i sensori canmod ai moduli CAN. Il cavo fornisce alimentazione 5 V al canmod, consentendo al contempo CANEDE2 di registrare le comunicazioni dal canmod tramite la seconda porta.
Logger Data Logger Cange2
Premier Cable's Bus Bus Lin Bus Bus WiFi Router Power Cavo è compatibile con il logger di dati della barca CANEDE2 VENDUTO DA CSS. Come logger di dati avanzato, questo adattatore può acquisire e analizzare accuratamente i dati in tempo reale da veicoli o vasi, rendendolo ideale per la telematica, i test sul campo di ricerca e sviluppo, la diagnostica e la manutenzione predittiva.
Cavo splitter di alimentazione da DB9 a DB9 DC per bus CAN
Il distributore di alimentazione da DB9 a DC è uno strumento utile che può alimentare un logger da lattina da una presa elettrica, una batteria o un accendino di sigaretta. È particolarmente adatto per le configurazioni di test, la registrazione della macchina o le situazioni in cui il connettore DB9 del veicolo non fornisce energia o non è desiderata la potenza del bus. In molte applicazioni di automazione industriale, i dispositivi basati su CAN hanno spesso una porta del connettore DB9, ma a volte sono collegati solo i pin CAN L e CAN H, che non possono alimentare il logger CAN. In questo caso, il distributore DB9 a DC può fornire energia esterna al dispositivo da un piccolo pacco batteria per garantire il normale funzionamento del logger.
DB9 Can Cavo dati Bus con alimentazione esterna
Bus ad alta velocità Can, CAN FD, SAE J1939, NMEA2000, cavo di alimentazione a baldacchino, bus bus bus cogger logger dc cavo di input di alimentazione CC
CANEDE1: 2x Can Bus Data Logger (SD + RTC)
Premier Cable's DB9 Can Data Data Cavo con alimentazione esterna è adatto per i dispositivi CSS
D-SUB da 9 pin a M12 Connettore circolare CAVO ADAPTATORE BUS
Questo cavo di registrazione dati Bus da M12 a DB9 è progettato per i sistemi NMEA 2000, Canopen e Devicenet. Consente una trasmissione di dati stabile e affidabile ed è adatto a una varietà di applicazioni industriali e marine. Un'estremità del cavo è un connettore M12 e l'altra estremità è un'interfaccia DB9, che è conveniente per gli utenti di connettersi e utilizzare rapidamente. I suoi materiali di alta qualità garantiscono buone prestazioni anti-interferenza e durata, consentendole di mantenere eccellenti prestazioni di lavoro anche in ambienti difficili. Questo cavo è adatto per le attività di registrazione e monitoraggio dei dati, fornendo agli utenti soluzioni efficienti di gestione dei dati.

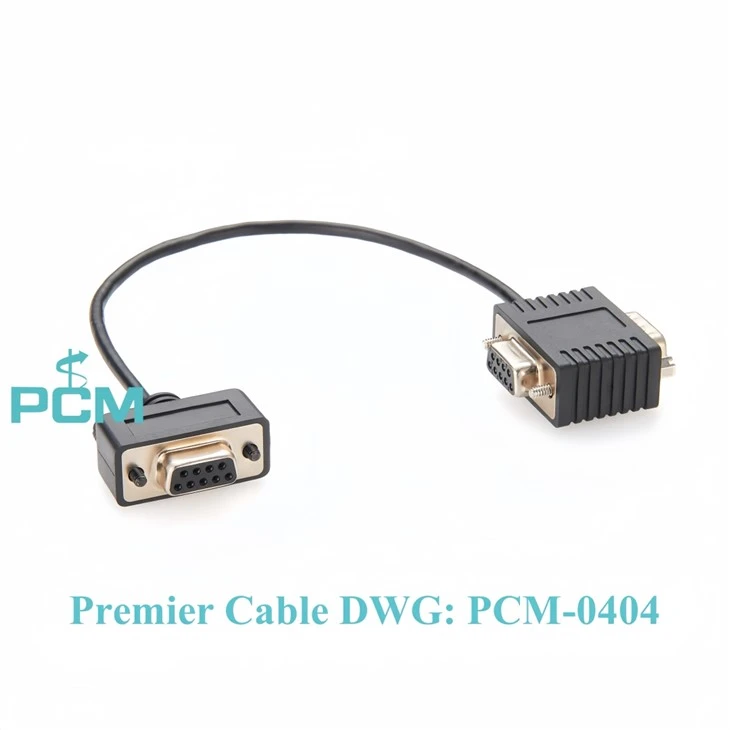

RS232 DB9 Can Bus Network T-Adapter
T-ADAPTER con 9- pin sub-d femmina a 9- PIN Connettori Sub-D femmina e maschile, senza interrompere la resistenza. L'adattatore T del bus CAN viene utilizzato per collegare gli accessori Lin Lin al bus CAN suddiviso dalla connessione del bus esistente.
- Applicazione
1. Connessione di rete
T-Adapter può collegare più dispositivi CAN alla stessa rete. Si collega tramite un'interfaccia DB9, consentendo a diversi dispositivi di comunicare tramite un bus comune.
2. Test e debug
Durante la fase di sviluppo e debug, l'adattatore T può essere utilizzato per accedere agli strumenti diagnostici e alle apparecchiature di prova. Ciò consente agli ingegneri di monitorare il flusso di dati nella rete e controllare e analizzare i problemi di comunicazione.
3. Brancatura del dispositivo
T-Adapter consente di aggiungere nuovi rami del dispositivo a una rete di bus CAN esistente. Ciò è utile quando è necessario espandere la rete o connettere temporaneamente altri dispositivi per i test.
Cavo di estensione DB9 Canbus
-
Founzioni e applicazioni
Connessione per il bus: utilizzato per collegare dispositivi per bus CAN, come ECU, sensori, attuatori, ecc. Per la comunicazione dei dati nei veicoli e nei sistemi di controllo industriale.
Trasmissione e stabilità del segnale: garantendo la corretta connessione di Can _ l, può _ h e può _ GND, sono garantite la trasmissione stabile e l'integrità dei dati dei segnali del bus CAN.
Applicabilità: adatto a occasioni in cui è necessario estendere i collegamenti del bus tra diverse posizioni o dispositivi, come in occasione della messa in servizio dei veicoli, dell'installazione e dei test delle attrezzature.
Cavo di estensione da femmina da femmina da femmina a 9 pin D-Sub
Specifiche e caratteristiche del cavo: Tipo di cavo: cavo coppia intrecciato, il tutto con schermatura per ridurre l'interferenza elettromagnetica e migliorare l'integrità del segnale.
Lunghezza e durata: sono disponibili lunghezze per soddisfare diversi requisiti di installazione e il rivestimento esterno è realizzato in materiale durevole e resistente all'usura, adatto per l'uso in ambienti industriali e automobilistici.
Diagramma del punto di cablaggio
PIN 2--- CAN-L --- PIN 2
Pin 3--- can-g --- pin 3
Pin 7--- GND --- pin 7
Cavo del bus DB9 Can con resistenza di terminazione 120 ohm
DB9 maschio a femmina Can cavo, viene fornito con 2 120 ohm Resistori del terminale, collegato ai terminali di Can _ L e possono rispettivamente le righe H. Questi resistori terminali vengono utilizzati per eliminare le riflessioni del segnale e ridurre l'interferenza sul bus CAN, garantendo la stabilità del segnale e l'integrità dei dati.
Di solito progettato per semplificare l'installazione e la configurazione dei sistemi di bus CAN.
Diagramma del punto di cablaggio
PIN 2--- CAN-L --- PIN 2
Pin 3--- can-g --- pin 3
Pin 7--- GND --- pin 7
OBD2 a DB9 Can Cavo bus
Il cavo del bus CAN da OBD2 a DB9 è un cavo adattatore utilizzato per collegare un logger CAN direttamente a un bus CAN. L'interfaccia OBD2 è comunemente utilizzata nei veicoli passeggeri, tra cui auto, taxi e veicoli leggeri, ma è anche adatta a veicoli pesanti come camion e autobus. Con questo cavo, gli utenti possono facilmente collegare i dispositivi CAN al bus del veicolo per la registrazione e l'analisi dei dati.
Cavo DB9 Canbus al connettore J1939 Deutsch
Compatibilità del protocollo J1939: supporta il protocollo J1939, un protocollo di comunicazione di controllo e dati utilizzato in veicoli pesanti e attrezzature meccaniche.
J1939 DEUTSCH Connettore Fine: utilizzato per connettersi a dispositivi o nodi nel sistema J1939.
Diagnostica e manutenzione dei veicoli: questo connettore viene spesso utilizzato nei sistemi diagnostici per veicoli e camion pesanti. Collegandosi alla rete di bus CAN del veicolo, i tecnici possono leggere i codici di errore, monitorare i dati in tempo reale ed eseguire test di sistema per aiutare a mantenere e riparare i veicoli.
Registrazione e analisi dei dati: nei macchinari agricoli, nelle attrezzature per l'edilizia e in altre applicazioni industriali, il cavo DB9 può essere utilizzato per il connettore J1939 Deutsch viene utilizzato per collegare logger e sensori. Ciò consente di raccogliere i dati operativi dell'attrezzatura per l'analisi delle prestazioni, la previsione degli errori e le operazioni ottimizzate.
Integrazione del sistema di controllo: questo connettore è anche comune nei sistemi di automazione e controllo, specialmente quando devono essere collegati diversi dispositivi e moduli a un controller centralizzato. Garantisce l'affidabilità e la stabilità della comunicazione dei dati e della trasmissione dei comandi tra diversi dispositivi.
Dual DB9 Female Canbus Cavo al connettore J1939 Deutsch
Dotato di due interfacce femminili DB9, è conveniente collegare più dispositivi CAN e fornire opzioni di connessione più flessibili.
Can cavo J1939 Tipo 1 a Dual-Sub 9 Pin Connettore
J1939 DEUTSCH 9pin a doppio DB9 Female Can Spalato Cavo Tipo 2
Connettore del cavo a baldacchino
Il connettore M12 DEVICENET CANOPEN M12 è un prodotto di connessione dedicato utilizzato nei sistemi di automazione e controllo industriali. Combina due protocolli di comunicazione industriale, Devicenet e Canopen, con la progettazione del connettore industriale M12 per fornire soluzioni di connessione affidabili ed efficienti per le attrezzature in ambienti industriali.
- Scenari di applicazione
Automazione della fabbrica: collegare sensori, attuatori, PLC (controller logico programmabile) e altri dispositivi per ottenere la raccolta dei dati e il controllo delle apparecchiature.
Sistemi incorporati: utilizzato per collegare vari dispositivi di controllo incorporati per supportare la comunicazione e il coordinamento tra i sistemi.
Trasporto e logistica: nei sistemi automatizzati di deposito e logistica, collegare varie attrezzature e sistemi automatizzati per garantire un funzionamento efficiente.
Controllo dei processi: in settori come la trasformazione chimica, farmaceutica e alimentare, collegano e controllano varie apparecchiature di processo per ottenere un controllo e un monitoraggio precisi.
Resistenza terminale: i resistori sono installati su entrambe le estremità del canbo per eliminare la riflessione del segnale e migliorare la qualità del segnale. Il Canbus è un sistema di trasmissione del segnale differenziale e i resistori aiutano a garantire che il segnale venga trasmesso correttamente sul bus senza riflettere per causare interferenze o perdita della qualità del segnale.
Regolazione delle caratteristiche elettriche: la posizione di installazione e il valore del resistore possono regolare le caratteristiche elettriche del canbo, come il tempo di aumento e il tempo di caduta del segnale, per garantire la conformità ai requisiti del protocollo CAN, adattandosi alle variazioni della lunghezza e del carico del bus.
Connettore a canopen
La funzione del canbus canopen DB9 a M12 Un adattatore di cavo in codice consiste nel collegare i dispositivi a canopen (come sensori o attuatori) alla rete Bus CAN. Questo adattatore viene generalmente utilizzato per collegare i dispositivi con diverse interfacce di connessione.
Collegare i dispositivi con interfacce DB9 (come computer, controller, ecc.) Per i dispositivi a baldacchino utilizzando le interfacce M12 A di codice. Questo adattatore consente a diversi tipi di dispositivi di comunicare sullo stesso bus CAN e ottenere l'interoperabilità tra i dispositivi.
Nei sistemi di automazione industriali, SE diversoGli NSOR, gli attuatori e i controller di solito utilizzano standard di interfaccia diversi. L'adattatore Canbus Canopen aiuta a ottenere una rapida integrazione e connessione di questi dispositivi, semplificando il processo di progettazione e installazione del sistema.
Nelle reti di Fieldbus, l'utilizzo di questo adattatore può gestire e monitorare efficacemente più dispositivi e ottenere una rapida trasmissione e elaborazione dei dati.

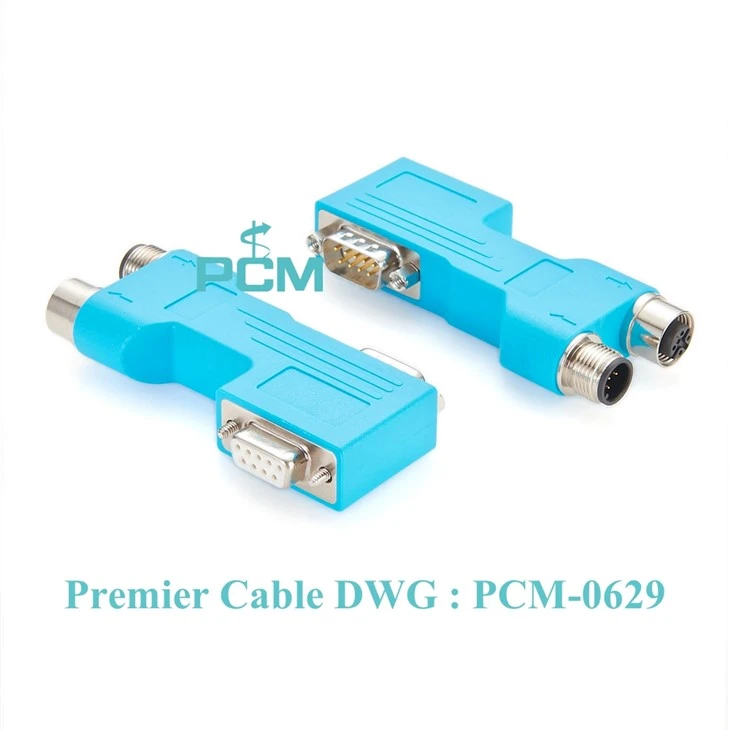

Di seguito sono riportati connettori a baldacchino con diversi angoli di installazione. Scegli l'angolo di installazione più adatto per l'utilizzo.

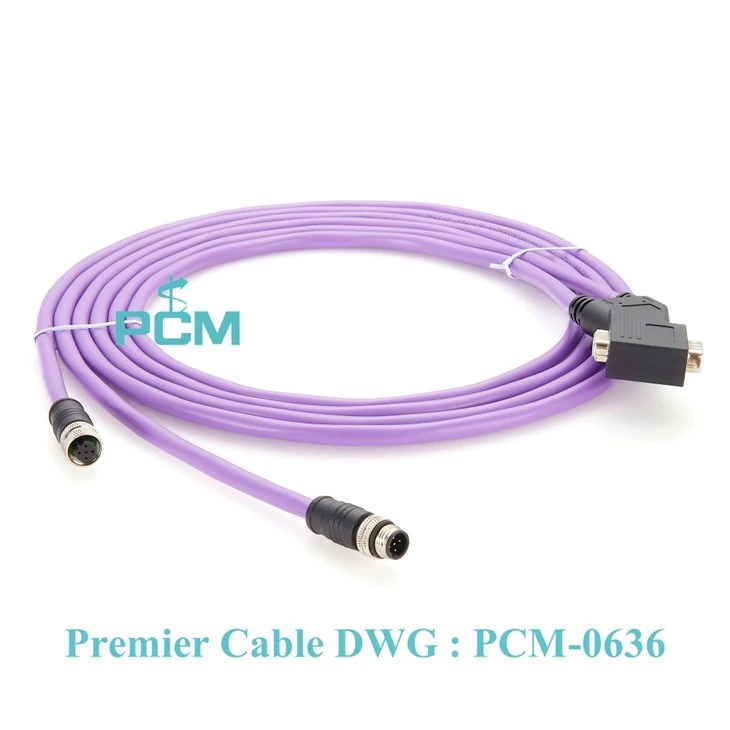

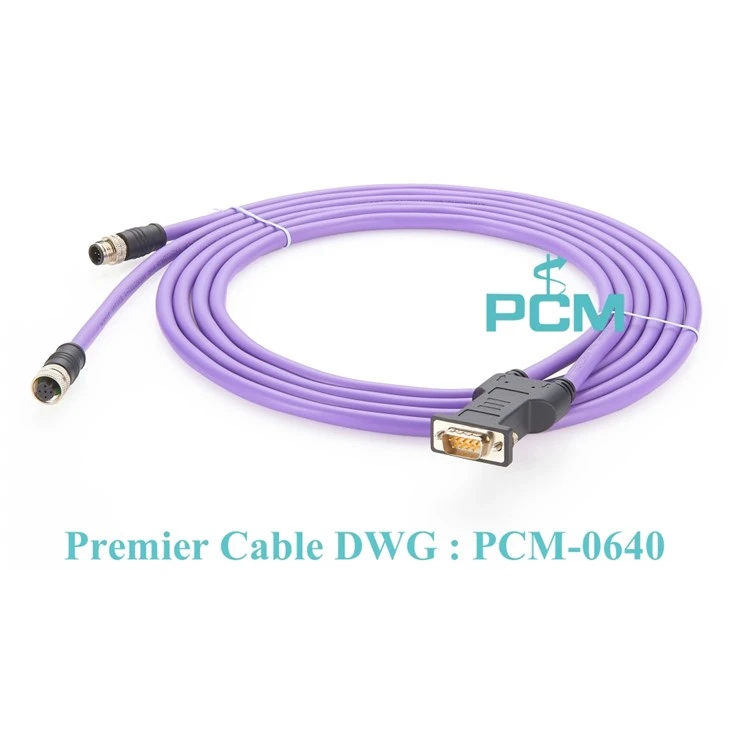

Canbus DB9 a cavo Dual M12
La funzione del cavo Canbus DB9 a Dual M12 consiste nel collegare dispositivi o nodi in una rete BUS (Retegler Area Network). Questo tipo di cavo viene spesso utilizzato nei sistemi di controllo industriale o nei sistemi elettronici automobilistici, dove il bus CAN è un protocollo di comunicazione comune. Questo cavo consente la trasmissione dei segnali del bus CAN da un dispositivo all'altro, ad esempio da un controller principale a un sensore, attuatore o altro dispositivo di controllo.
Questo connettore ha angoli di montaggio diversi, scegli lo stile che ti si adatta meglio.
Connettore del cavo Profibus
Connettore Profibus di controllo e programmazione S7 PLC M12 a DB9
Il protocollo standard Profibus è ampiamente accettato e comunemente utilizzato per le macchine di ampio gruppo, gestione dei materiali e controllo del processo. Questa rete di controllo supporta solo cablaggi multi-input con blocchi di sensori a cabina singolo, piccoli secondi-network (come AS-I), dispositivi intelligenti complessi, interfacce dell'operatore e valvole pneumatiche.
Lo scopo principale del protocollo del bus Profibus è quello di fornire l'interazione tra un controller o un sistema di controllo e sensori di campo. La rete utilizza il modello OSI per garantire che dispositivi di diversi fornitori possano interagire in modo efficace e facilmente.
Questo convertitore non è solo una conversione di connessione fisica, ma garantisce anche che il segnale e i dati possano essere trasmessi e interpretati correttamente. Ad esempio, l'interfaccia DB Profibus può utilizzare uno standard di protocollo e segnale specifico e il convertitore deve garantire che questi segnali possano essere convertiti correttamente nel formato del segnale supportato dall'interfaccia M12.
Plc s 7-300 s 7-200 profibus 35 gradi db femmina e maschio a m 12 5 cavo di connessione di comunicazione pin
Profibus 90 gradi db9 femmina e maschio a doppio m 12 5 Pin Cavo di connessione femmina e maschile
Profibus 180 gradi DB9 Connettore maschile con uscita del cavo assiale M12
Profibus M 12 5 cavo del codice pin b
Profibus M 12 5 Pin B Code Cavo è un tipo specifico di cavo, comunemente utilizzato per la comunicazione di rete nel campo dell'automazione industriale. La sua funzione principale è quella di collegare i dispositivi Profibus, tali dispositivi includono ma non sono limitati a sensori, attuatori, PLC (controller logico programmabile), ecc.
Profibus M 12 5 Pin B Code Cavo può trasmettere segnali di dati, consentendo la comunicazione dei dati tra diversi dispositivi. Questi dati di solito includono comandi di controllo, dati del sensore, stato del dispositivo, ecc.
Profibus DB9 a m 12 5 Pin B Codice Maschio e femmina Connettore
Profibus DB9 a M 12 5- Pin Connettori maschi e femmine con codice B funge da adattatore di interfaccia per garantire connessioni adeguate e affidabili tra i diversi tipi di dispositivi Profibus. Supportano l'integrità e la stabilità delle reti di comunicazione, soprattutto in ambienti industriali esigenti. I connettori da Profibus DB9 a M12 vengono utilizzati per collegare vari dispositivi di automazione come PLC (controller logico programmabile), HMI (interfaccia della macchina umana), sensori e attuatori. Questi connettori garantiscono la stabilità e l'affidabilità della trasmissione del segnale, migliorando così l'efficienza della produzione e la stabilità del sistema.
Profibus DB Bus Connettore 35 gradi con porta di programmazione
Profibus 90 gradi DB a M12 Connettore con porta di programmazione
DB9 a M12 B codificata per il sistema Bus DP Profibus
Resistore terminale di Profibus
Per una buona trasmissione del segnale è necessario interrompere i segmenti di profibus mediante una risoluzione del bus. Per Profibus RS485 una risoluzione del bus è costituita da una combinazione di tre resistori. Per Profibus MBP (PA) una terminazione del bus è costituita da un resistore e un condensatore.
Resistenza terminante Profibus Maschio M 12 4- codifica del polo B
Profibus M12 Connettore IP67 con codifica Bus femmina Bus
Specifiche
Tutti i prodotti in questa pagina sono fabbricati da Premier Cable. Forniamo servizi personalizzati e OEM. Per ulteriori informazioni o per acquistare prodotti, non esitare a contattare il servizio clienti.
