Informazioni su VFD-Variable Frequency Drive

Sep 09, 2024

Lasciate un messaggio

Un azionamento a frequenza variabile (VFD) è un dispositivo elettronico utilizzato per regolare la velocità e la coppia di un motore. Controlla la velocità di funzionamento del motore regolando la frequenza di potenza e l'ingresso di tensione al motore per ottenere un controllo preciso del motore. Le funzioni principali dell'azionamento a frequenza variabile includono:



1. Controllo della velocità:



Modificando la frequenza di alimentazione, il convertitore di frequenza può controllare la velocità del motore per adattarla alle diverse esigenze di lavoro.



2. Controllo della coppia:



Regolare la coppia di uscita del motore per soddisfare i requisiti delle variazioni di carico.



3. Ottimizzazione dell'efficienza energetica:



Il convertitore di frequenza può regolare la velocità di rotazione del motore in base ai requisiti del carico, ridurre gli sprechi di energia e migliorare l'efficienza nell'utilizzo dell'energia.

info-1000-1000

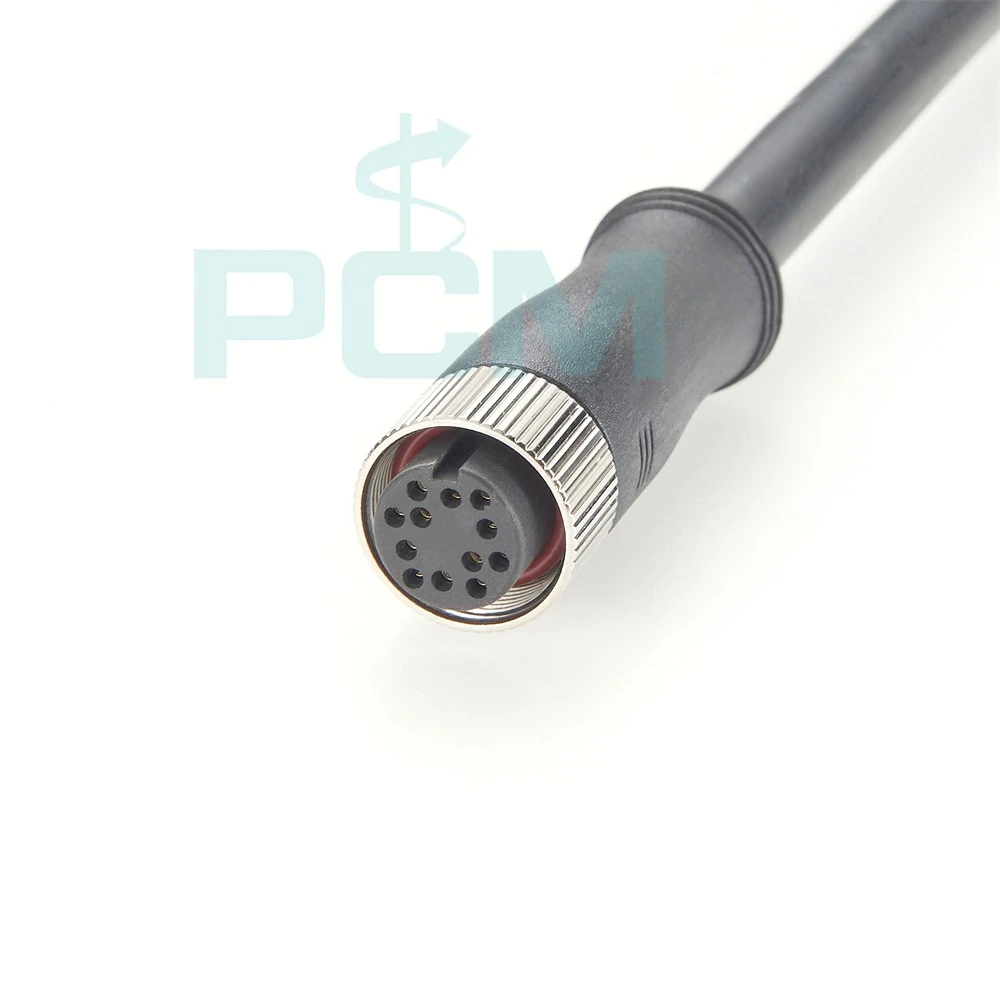

Cavo connettore robotico M16
info-1000-1000
Produttore di cavi OEM M16
info-1000-1000
Cavo di controllo VFD con estremità aperta M16

4. Avviamento e arresto graduali:



Aumentando o diminuendo gradualmente la velocità del motore, si riduce l'impatto sul sistema meccanico durante l'avvio e l'arresto e si prolunga la durata utile dell'attrezzatura.



5. Funzione di protezione:



Fornire funzioni di protezione quali sovraccarico, sovratensione, sottotensione e cortocircuito per garantire il funzionamento sicuro del motore e del convertitore di frequenza.



6. Controllo e monitoraggio a distanza:



Tramite interfacce di comunicazione (come Modbus, Profibus, ecc.), il convertitore di frequenza può essere monitorato da remoto e regolato con altri sistemi di controllo.


Gli inverter sono ampiamente utilizzati in vari scenari industriali e commerciali, tra cui produzione, edilizia, sistemi HVAC (riscaldamento, ventilazione e aria condizionata), trattamento delle acque e trasporti, per migliorare la flessibilità e l'efficienza operativa delle apparecchiature.

Quali interfacce di connessione vengono utilizzate nell'inverter?



Nei sistemi di azionamento a frequenza variabile (VFD), le interfacce dei connettori comuni includono:



1. Connettore di alimentazione:



Ingresso alimentazione principale: utilizzato per la connessione alla rete elettrica, compresi i terminali di ingresso ad alta e bassa tensione, solitamente terminali a vite o terminali a crimpare.


Terminali di uscita: collegati ai terminali di uscita del motore, trasmettono la potenza regolata dal convertitore di frequenza.


2. Interfaccia di controllo:



Ingresso/uscita digitale (DI/DO): utilizzato per collegare dispositivi di controllo quali interruttori, pulsanti e spie luminose.


Ingresso/uscita analogica (AI/AO): utilizzata per collegare dispositivi di segnale analogico quali sensori e strumenti, trasmettendo velocità, temperatura e altri segnali.


Uscita relè: utilizzata per collegare spie di allarme o sistemi di controllo esterni per fornire feedback sullo stato e segnali di allarme.


3. Interfaccia di comunicazione:



RS485/RS232: utilizzato per la comunicazione dati, collegando PLC, HMI (interfaccia uomo-macchina) o altri sistemi di controllo, supportando protocolli quali Modbus, Profibus, ecc.


Ethernet: utilizzato per la comunicazione di rete, supportando protocolli Ethernet industriali quali Profinet, Ethernet/IP, ecc.


CANopen: utilizzato per la comunicazione di rete di controllo tra dispositivi, comune nelle applicazioni di automazione industriale.

info-1000-1003
Cavo di cablaggio dell'attuatore del cavo multipolare M16
info-1000-1000
Cavo di controllo VFD con estremità aperta M16
info-1000-1000
Cavo di segnale schermato M16 industriale

4. Terminali e spine:



Connettori M12/M16: utilizzati per collegare sensori, attuatori e altri dispositivi, garantendo una connessione elettrica stabile.


Connettori per cavi: utilizzati per collegare il cavo dell'inverter al motore o ad altri dispositivi esterni.


5. Interfaccia di programmazione:



Interfaccia USB: utilizzata per collegare strumenti di programmazione e PC per l'impostazione dei parametri e il caricamento/scaricamento dei dati.


Interfaccia programmatore portatile: utilizzata per impostare e regolare i parametri dell'inverter direttamente in loco.


Queste interfacce e connettori svolgono un ruolo fondamentale nell'installazione e nella manutenzione dell'inverter, garantendo una comunicazione e un funzionamento efficaci tra l'inverter e il sistema di controllo, il motore e altre apparecchiature.
