Il protocollo bus CAN (Controller Area Network) e il protocollo Profibus (Process Field Bus) hanno requisiti di resistenza terminale diversi quando si utilizza il connettore M12. Questo perché il livello fisico e i metodi di trasmissione del segnale dei due protocolli sono diversi.
Protocollo CAN bus
1. Resistori terminali
Il protocollo CAN bus richiede che una resistenza terminale sia collegata a ciascuna estremità del bus. In genere, il valore di queste resistenze è di 120 ohm.
2. Funzione
La funzione principale del resistore terminale è quella di impedire che il segnale si rifletta alla fine del bus, garantendo così l'integrità del segnale. Il bus CAN è un metodo di trasmissione del segnale differenziale e il resistore terminale aiuta ad adattare l'impedenza del bus e a ridurre le riflessioni del segnale.
3. Posizione
Per garantire le caratteristiche elettriche del bus, la resistenza terminale deve essere posizionata all'estremità fisica del bus.
Protocollo Profibus
1. Resistenza di terminazione
Il protocollo Profibus richiede inoltre l'installazione di resistori di terminazione ad entrambe le estremità del bus. PerProfibus DP (Periferiche decentralizzate), la resistenza di terminazione è solitamente di 220 ohm. PerProfibus PA (automazione dei processi), il valore della resistenza di terminazione può essere diverso, ma è anche per l'adattamento dell'impedenza e l'integrità del segnale.
2. Funzione
Similmente al bus CAN, la funzione della resistenza terminale Profibus è quella di impedire la riflessione del segnale e garantire l'affidabilità della trasmissione dei dati.
3. Posizione
La resistenza terminale deve essere installata ad entrambe le estremità della rete Profibus.
4. Nel protocollo Profibus, la configurazione a tre resistenze di solito si riferisce a uno specifico metodo di connessione del resistore del terminale di rete, che è comune nelle applicazioni Profibus DP (Decentralized Peripherals). Di seguito è riportata una spiegazione dettagliata della configurazione a tre resistenze:
Configurazione della resistenza terminale del protocollo Profibus DP
Nella rete Profibus DP, il resistore terminale viene utilizzato per adattare l'impedenza del bus per garantire l'integrità e l'affidabilità della trasmissione del segnale. La configurazione a tre resistenze è la seguente:
- Due resistori corrispondenti:Queste due resistenze sono solitamente da 220 ohm e sono collegate tra la linea A (dati +, solitamente verde) e la linea B (dati -, solitamente rossa) del Profibus e Vcc (+5V).
- Una resistenza pull-down: Questa resistenza è solitamente da 390 ohm ed è collegata tra la linea B (dati -, rosso) e la terra (GND).
Descrizione della funzione
- Due resistori da 220 ohm: Questi resistori vengono utilizzati per adattare l'impedenza caratteristica del bus per evitare la riflessione del segnale.
- Una resistenza da 390 ohm: Questo resistore viene utilizzato per portare la linea B al potenziale di terra quando non c'è segnale di comando, per garantire uno stato stabile quando il bus è inattivo.
Applicazione pratica
Le resistenze terminali devono essere configurate a entrambe le estremità della rete Profibus e tre resistenze devono essere collegate a ciascuna estremità nel modo sopra descritto. Questa configurazione può essere ottenuta tramite un modulo di resistenza terminale dedicato o uno switch integrato in alcuni dispositivi Profibus.
nel complesso

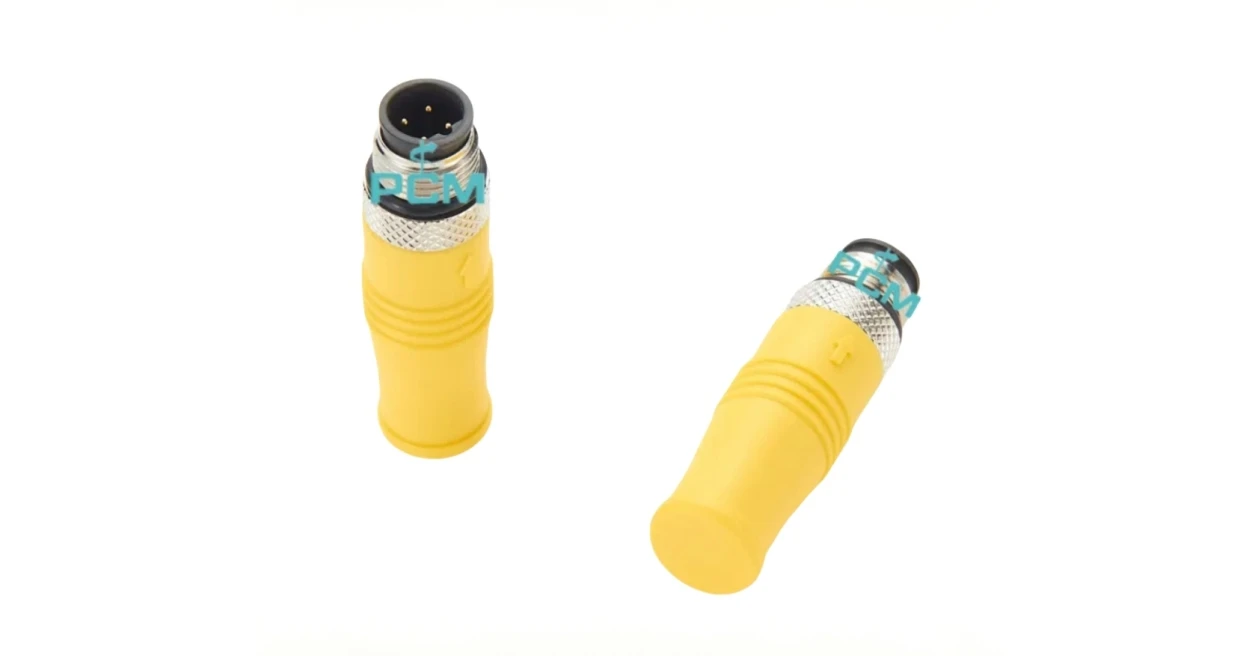

Con il protocollo Profibus, quando si utilizzano connettori M12 B-coded, i resistori terminali sono installati su entrambe le estremità fisiche della rete. La loro funzione principale è quella di adattare l'impedenza del bus, prevenire la riflessione del segnale e garantire la stabilità e l'affidabilità della comunicazione. Questi resistori terminali sono solitamente configurati con due resistori da 220 ohm e un resistore da 390 ohm.
