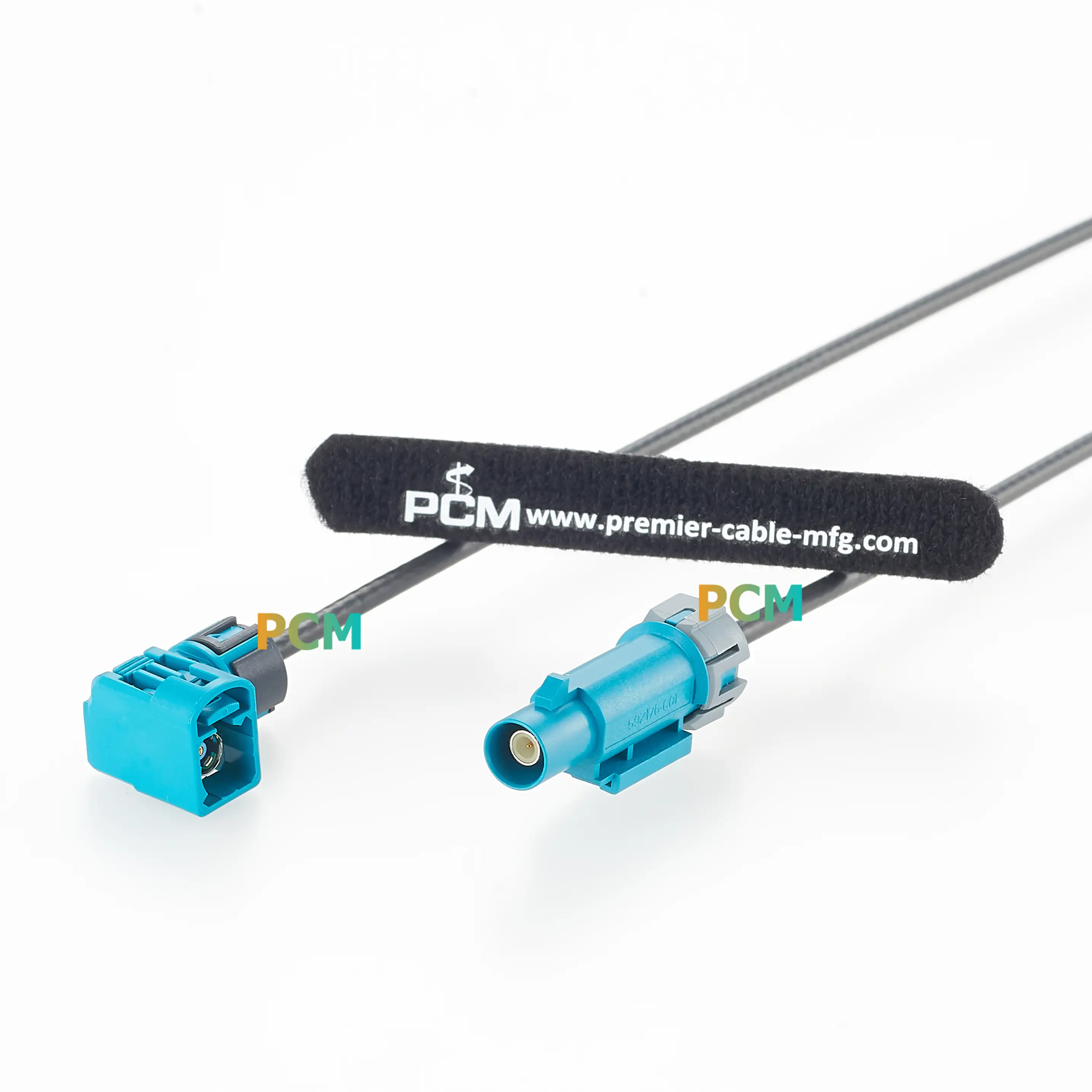

Jack-codice Z impermeabile ad angolo sinistro per collegare il cavo di prolunga

Rosenberger da 59K2LK-102A4-Z a 59Z176-C01-Z con cavo coassiale automobilistico LEONI DACAR 462

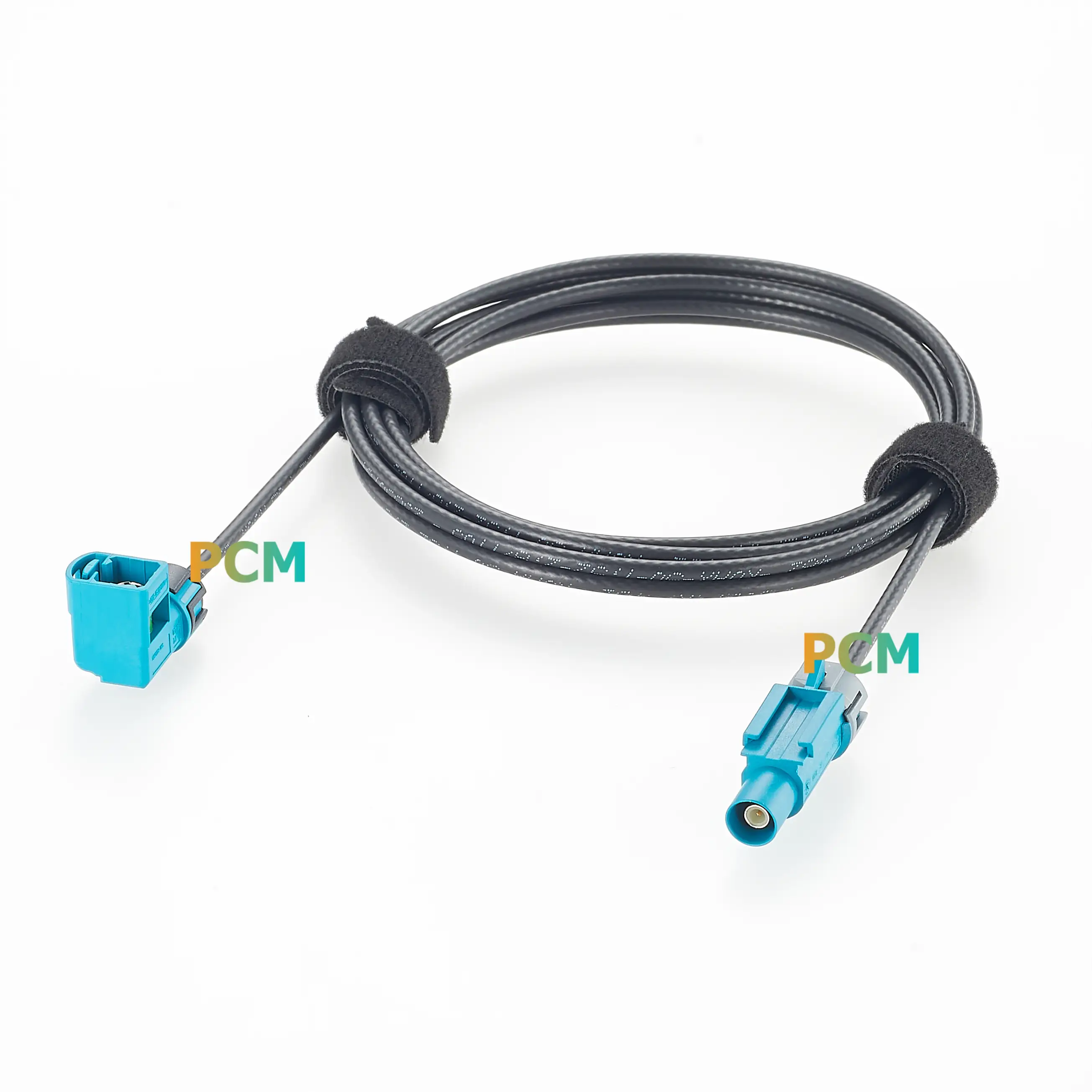

Waterproof FAKRA Z Code Jack to Plug Extension Cable

Estensione FAKRA impermeabile per installazioni con vincoli di spazio-

PCM-ZC-0179 è un canale singoloFAKRA Z-codice jack-per-collegare il cavo di prolungaprogettato per connessioni coassiali automobilistiche che richiedono un'interfaccia sigillata e un instradamento controllato dei cavi.

L'assemblea combina aJack impermeabile angolato Rosenberger 59K2LK-102A4-Zcon a59Z176-C01-Z Spina FAKRAe cavo coassiale LEONI DACAR 462 50-ohm.

50 Ω Impedenza nominale

CC–3 GHzGamma di frequenze di assemblaggio

Codice ZCodifica FAKRA neutra

DACAR 462Coassiale automobilistico

Uscita del cavo-ad angolo sinistro per un percorso più pulito

Il 59K2LK-102A4-Z utilizza una struttura del connettore angolato con il cavo che esce a sinistra rispetto all'orientamento del connettore definito. Ciò consente al cavo coassiale di girare immediatamente dopo la connessione FAKRA invece di estendersi direttamente dietro il dispositivo di accoppiamento.

Il design può essere utile dietro moduli del veicolo, display, unità antenna o altri componenti dove lo spazio posteriore è limitato ed è necessario un percorso di passaggio dei cavi più stretto.

Jack-a-collegamento all'interfaccia FAKRA

A differenza dei cavi FAKRA che utilizzano lo stesso orientamento del connettore su entrambe le estremità, il PCM-ZC-0179 fornisce una transizione diretta da unJack FAKRA a una spina FAKRA.

Ciò rende il cavo adatto come estensione o adattatore tra componenti le cui interfacce di accoppiamento FAKRA esistenti richiedono generi di connettori opposti pur mantenendo la stessa codifica Z.

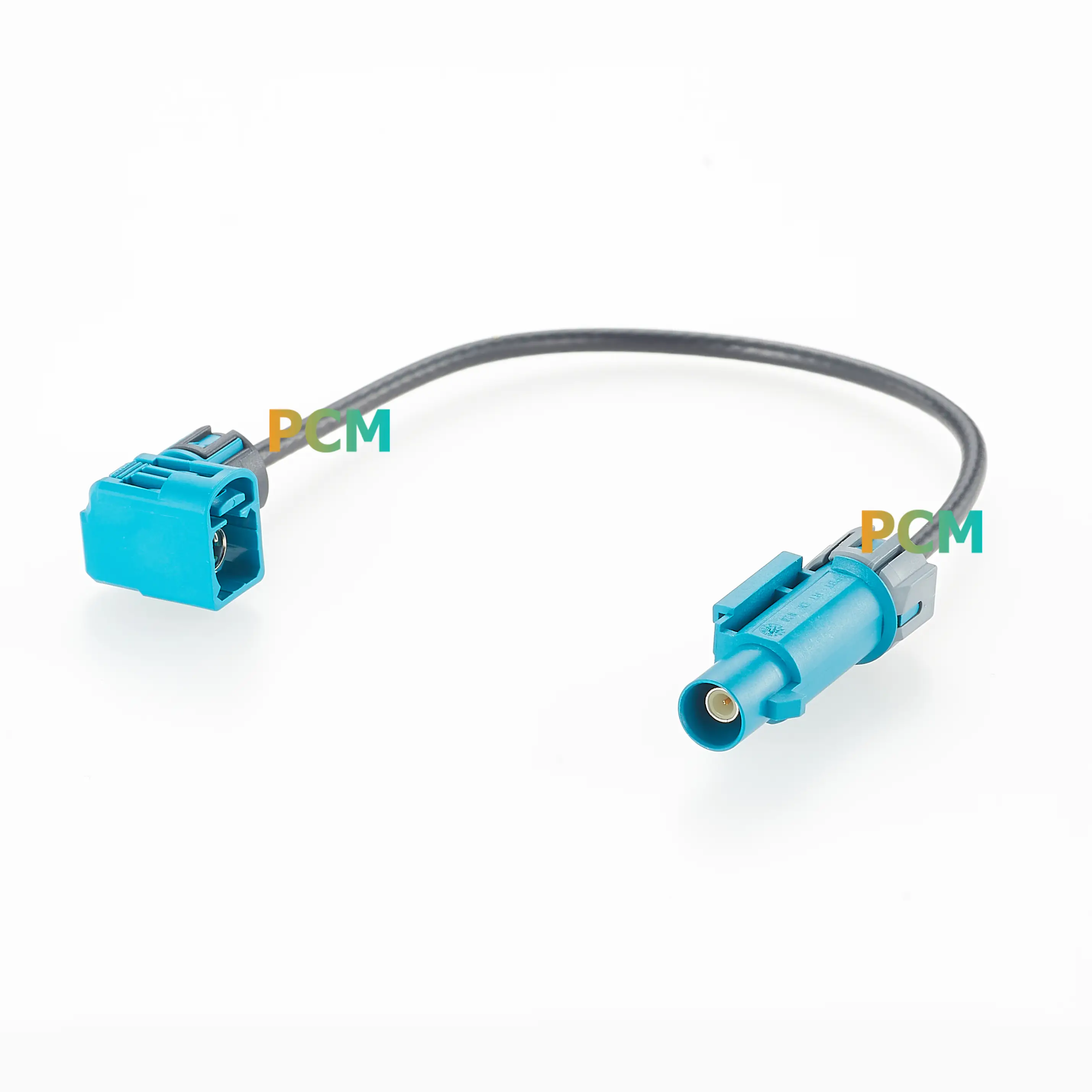

Rosenberger 59K2LK-102A4-Z Left Angle Waterproof FAKRA Connector Cable

Configurazione del connettore

Jack FAKRA impermeabile

Rosenberger:59K2LK-102A4-Z

Codifica:Codice Z

Configurazione:Angolato/cavo-sinistra

Spina FAKRA

Rosenberger: 59Z176-C01-Z

Codifica:Codice Z

Configurazione:Dritto

Cavo coassiale automobilistico LEONI DACAR 462

LEONI DACAR 462 è un cavo coassiale automobilistico compatto utilizzato per la trasmissione di segnali ad alta-frequenza nei sistemi RF dei veicoli. La sua costruzione coassiale da 50 ohm fornisce un percorso di trasmissione schermato tra le due interfacce FAKRA.

Rosenberger elenca DACAR 462 tra i cavi di dimensione RG174 applicabili per questa famiglia di connettori FAKRA angolati impermeabili.

Specifiche tecniche

Tipo di prodotto	Cavo di prolunga impermeabile da jack a spina FAKRA
Codice cavo Premier	PCM-ZC-0179
Connettore 1	Rosenberger59K2LK-102A4-Z
Interfaccia connettore 1	Jack FAKRA, codice Z, impermeabile, angolato
Connettore 2	Rosenberger59Z176-C01-Z
Interfaccia connettore 2	Spina FAKRA, codice Z, dritta
Cavo	LEONI DACAR 462
Impedenza	50 Ω Nominale
Gamma di frequenza	CC – 3 GHz
VROS	1,80 massimo
Ciao-Pot	Minimo 800 VRMS
Continuità	Testato al 100%.
Ritenzione del cavo	110 N minimo
Intervallo di temperatura	Da -40 gradi a +105 gradi
Lunghezza del disegno	150±5mm

Dove aiuta questa configurazione del cavo

Spazio posteriore limitatoL'uscita del cavo angolata riduce lo spazio richiesto dietro la connessione FAKRA.

Estensione FAKRAEstende una connessione coassiale esistente modificando l'orientamento di accoppiamento.

Connessione protettaAdatto dove è richiesta l'interfaccia impermeabile FAKRA in una posizione esposta.

Cavi assemblati FAKRA impermeabili personalizzati

Diverse lunghezze del cavo, codifica FAKRA, orientamenti del connettore e direzioni di uscita del cavo possono essere fornite in base al connettore di accoppiamento, allo spazio di installazione e ai requisiti del sistema RF del veicolo.

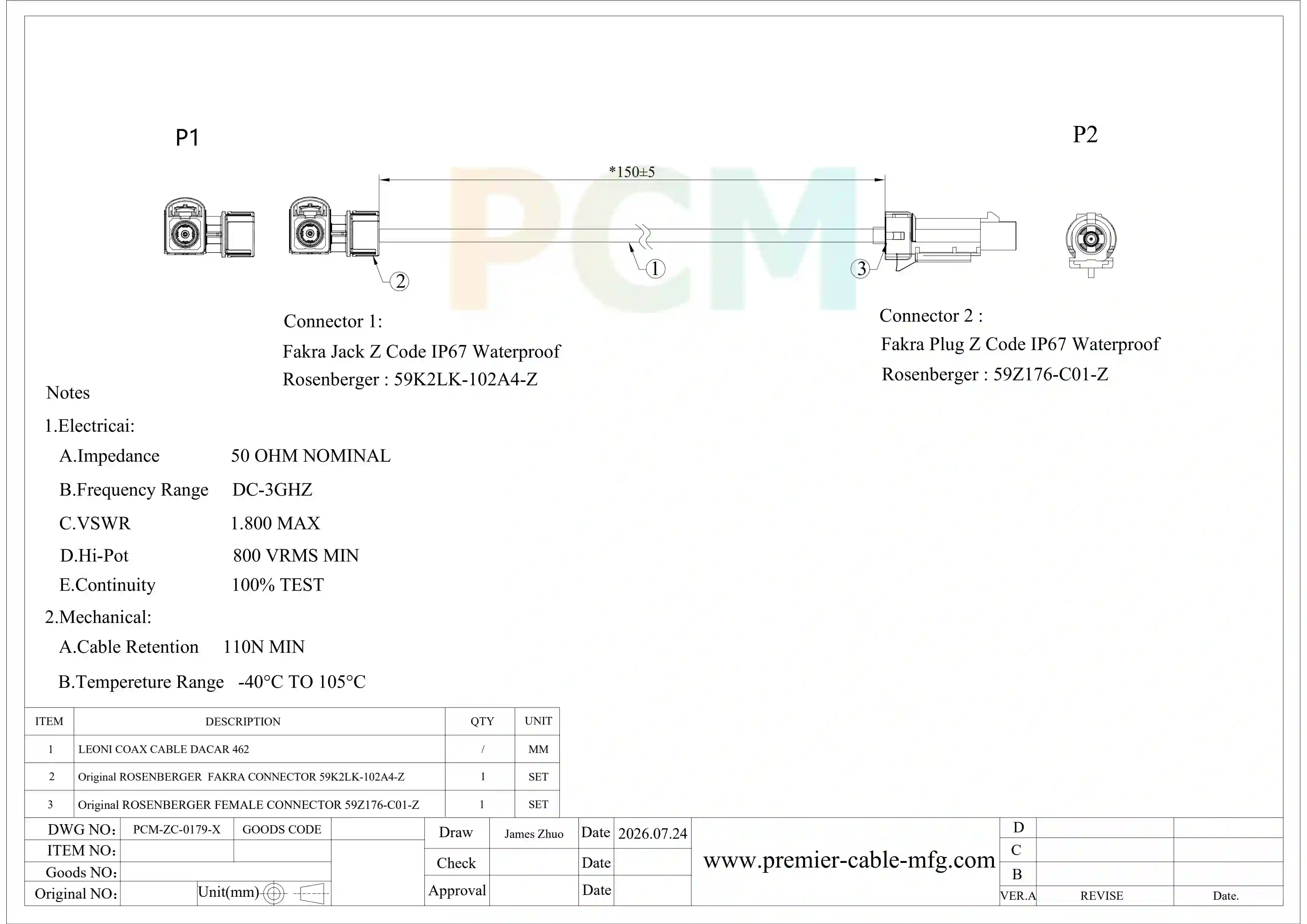

Disegno del cavo PCM-ZC-0179
